Product Details

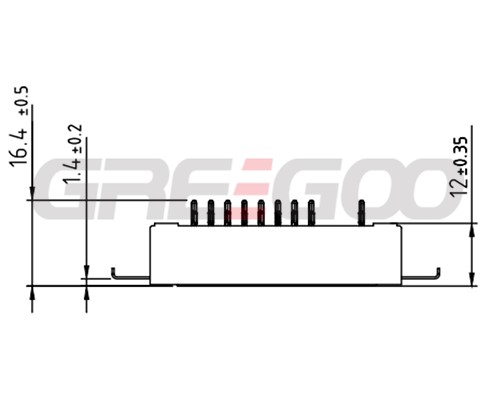

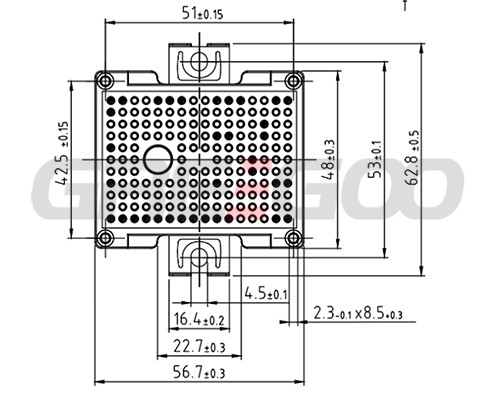

E2-3 phase bridge/PIM/NPC
Type | VCES | IC | VCE(sat) | E(on off) | Rth(J-C) | Packages |
Tc=25℃ | Tc=80℃ | Tj=25℃ | Tj=125℃ | |||
(V) | (A) | (V) | (mJ) | (K/W) | ||

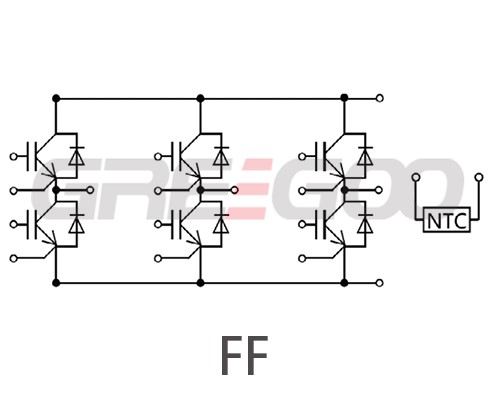

G50FF120TK | 1200 | 50 | 2.2 | 11.6 | 0.36 | E2 |
G75FF120TK | 1200 | 75 | 2.2 | 18.4 | 0.28 | E2 |

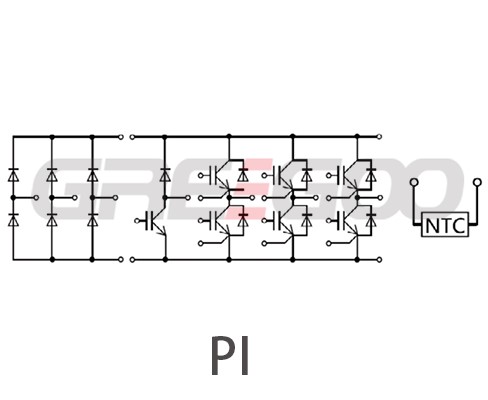

G25PI60TK | 1200 | 25 | 2.2 | 5.46 | 0.72 | E2 |
G30PI60TK | 1200 | 30 | 2.2 | 7.9 | 0.45 | E2 |
G50PI60TE | 600 | 50 | 1.7 | 2.7 | 0.39 | E2 |
G50PI60TK | 600 | 50 | 1.9 | 3 | 0.39 | E2 |

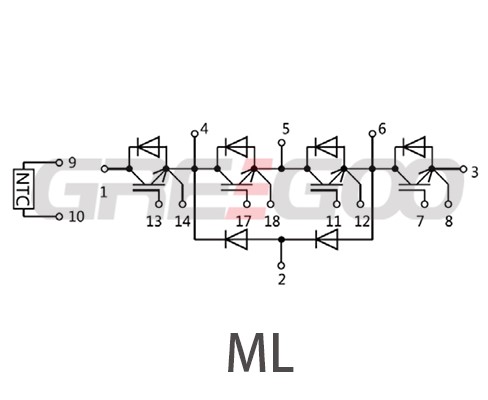

G150ML60TE | 600 | 150 | 1.7 | 14 | 0.21 | E2 |
G150ML65TK | 650 | 150 | 1.9 | 11.5 | 0.14 | E2 |
