Трансформатор тока типа LZZBJ9-10 – предназначены для масштабного преобразования синусоидального тока промышленного частоты в высоковольтных сетях. А также предназначенные для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz. Применяются в сетях переменного тока напряжением до 10 kV, в нормированным диапазоне измерение с 1 до 120 %, от номинального первичного тока и учета электроэнергии в электросетях во всех отраслях народного хозяйства. Трансформаторы тока предназначены для эксплуатации закрытых помещений.
ОПИСАНИЕ
Трансформаторы тока типа LZZBJ9-10 – построены на металлическом основе установлен эпоксидной смоле изолятор-корпус. Верхняя часть трансформатора предназначена для соединения электрических сети с помощью шин и металлических болтов. Способ изготовления - электромагнитный. Коэффициент трансформации трансформаторов тока конструирован с одном коэффициентом трансформации и две вторичными обмотками.
Корпус трансформаторов тока с конструирован так, что вскрытие не возможно без взлома корпуса, а так же отдельное опломбирование крышки клеммой колодки представителем энергоснабжающего организацией для предотвращений несанкционированных вмешательств в схем включений приборов.
Трансформаторы тока типа LZZBJ9-10 – это электромагнитный прибор, который состоит из первичной обмотке (применен шины высоковольтные стороны), сердечника (из электротехнического стала), вторичные обмотки в количестве 2 шт., корпус из эпоксидной смоле, клеммная колодка, нижняя установочная часть из метала и др.
Трансформаторы тока имеют два выхода для соединения с приборами. Пломба поверителя ставится на маркировки трансформатора. Крышка контактной колодки пломбируется одной пломбой энергоснабжающей организации.
Трансформаторы монтируются и транспортируется на немагнитное основание только в вертикальном положении. Контактные выводы первичной обмотки и вторичных обмоток трансформатора в один и тот же момент времени имеют одинаковую полярность, т.е. при направлении тока в первичной обмотке вторичный ток проходит по внешней цепи. Трансформатор имеет контактную площадку не менее 2,5 mm² для присоединения заземляющего проводника и заземляющий зажим.
Тип |
LZZBJ9-10 |
Класс точности |
0,2/0,2S/0,5/0,5S/1/3/5/10/5P/10P |
Номинальный первичный ток А |
1; 5; 10; 15; 20; 30; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 4000; 5000; 6000 и 7500. |
Номинальный вторичный ток А |
5 |
Номинальное напряжение, Uном, V |
10000 |
Максимальное напряжение Uмах, V |
12000 |
Испытательное напряжение переменного тока kV |
42 |
Испытательное напряжение постоянного тока kV |
75 |
Номинальная частота, Hz |
50 |
Мощность вторичных обмоток, VА: |
2,5/5/10/15/25 и 30 |

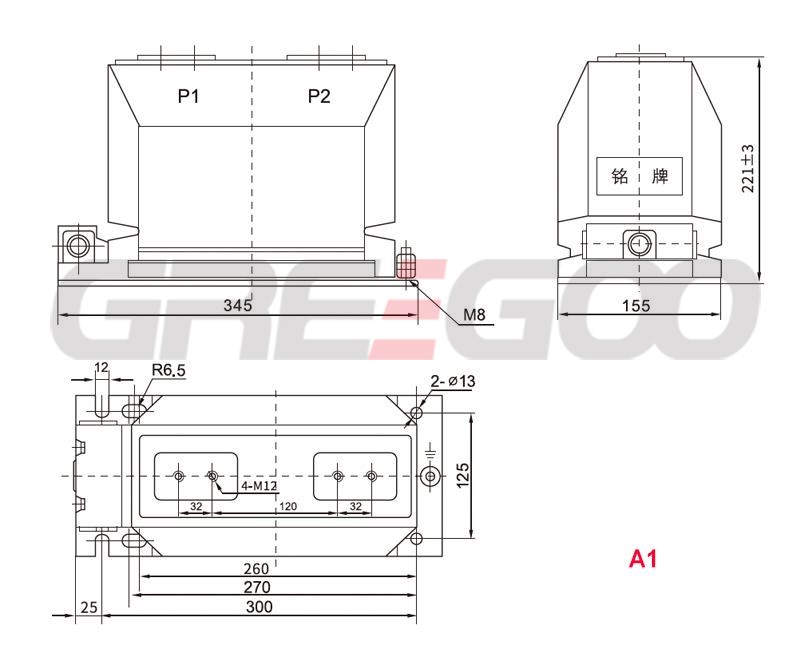

Габаритные размеры, mm |
140x200x300 |
Установочные размеры, mm |
200x300 |
Диапазон рабочих температуры, oC |
От -25 до +40 |
Диапазон температуры хранение, oC |
От -50 до + 50 |
Диапазон рабочих влажности, % |
От 5 до 95 % |
Диапазон влажности хранение, % |
От 5 до 95 % |
Диапазон рабочих атмосферное давление, kPa |
От 84 до 106 |
Диапазон атмосферное давление хранение, kPa |
От 84 до 106 |
Масса трансформатора, kg |
20 |
Средний срок службы, лет |
25 |
Средняя наработка до отказа, не менее, часов |
225000 |
Гарантийный срок, лет |
3 |
Межповерочный интервал |
4 года. |
Rated primary current(A) |
1s thermal current (kA) |
Rated dynamic current (kA) |
Accuracy classes combination |
Rated secondary output (VA) |
Surface creepage distance (mm) |
Weight (kg) |
|||
0.2,0.2S | 0.5,0.5S | 10P10 | 10P15 | ||||||
5 | 0.75 | 1.8 |
0.2S/10P 0.2/10P 0.5/10P 0.5S/10P 0.2S/0.2 0.2S/0.5 0.2/0.5 |
10 | 10 | 15 | 15 | 245 | 21/23 |
10 | 1.5 | 3.75 | |||||||
15 | 2 | 5 | |||||||
20,25 | 3 | 7.5 | |||||||
30 | 5 | 12.5 | |||||||
40 | 6.3 | 15.8 | |||||||
50,60 | 8 | 20 | |||||||
75 | 12.5 | 31 | |||||||
100 | 15 | 37.5 | |||||||
150 | 30 | 75 | |||||||
200,250 | 45 | 112.5 | |||||||
300 | |||||||||
400 | |||||||||
500 | |||||||||
600 | 63 | 130 | |||||||
750,800 | |||||||||
1000 | |||||||||
1200,1250 | 80 | 160 | |||||||
1500 | |||||||||
2000 | |||||||||
2500 | |||||||||
3000 | |||||||||
3150 |

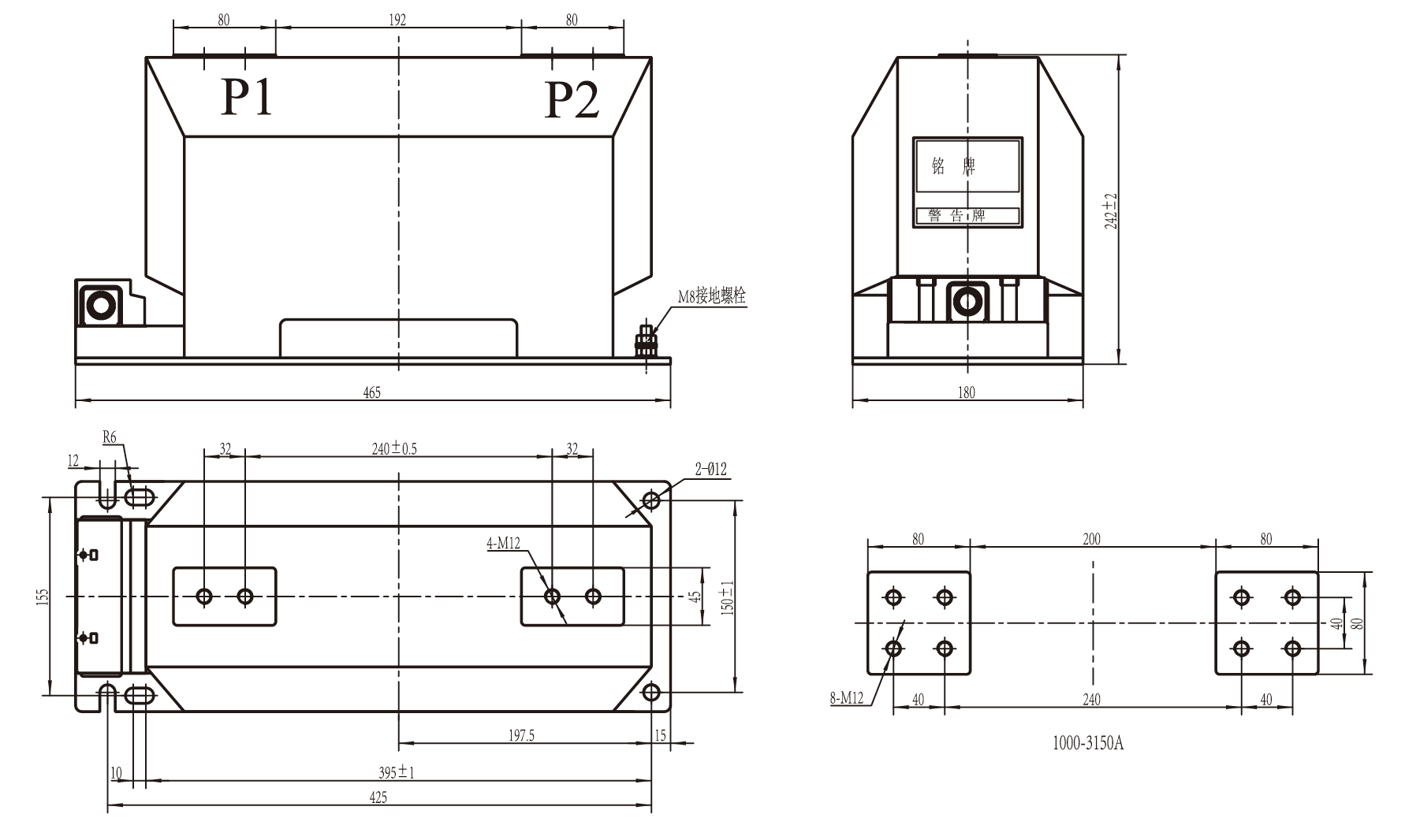

3 wound-primary current transformer

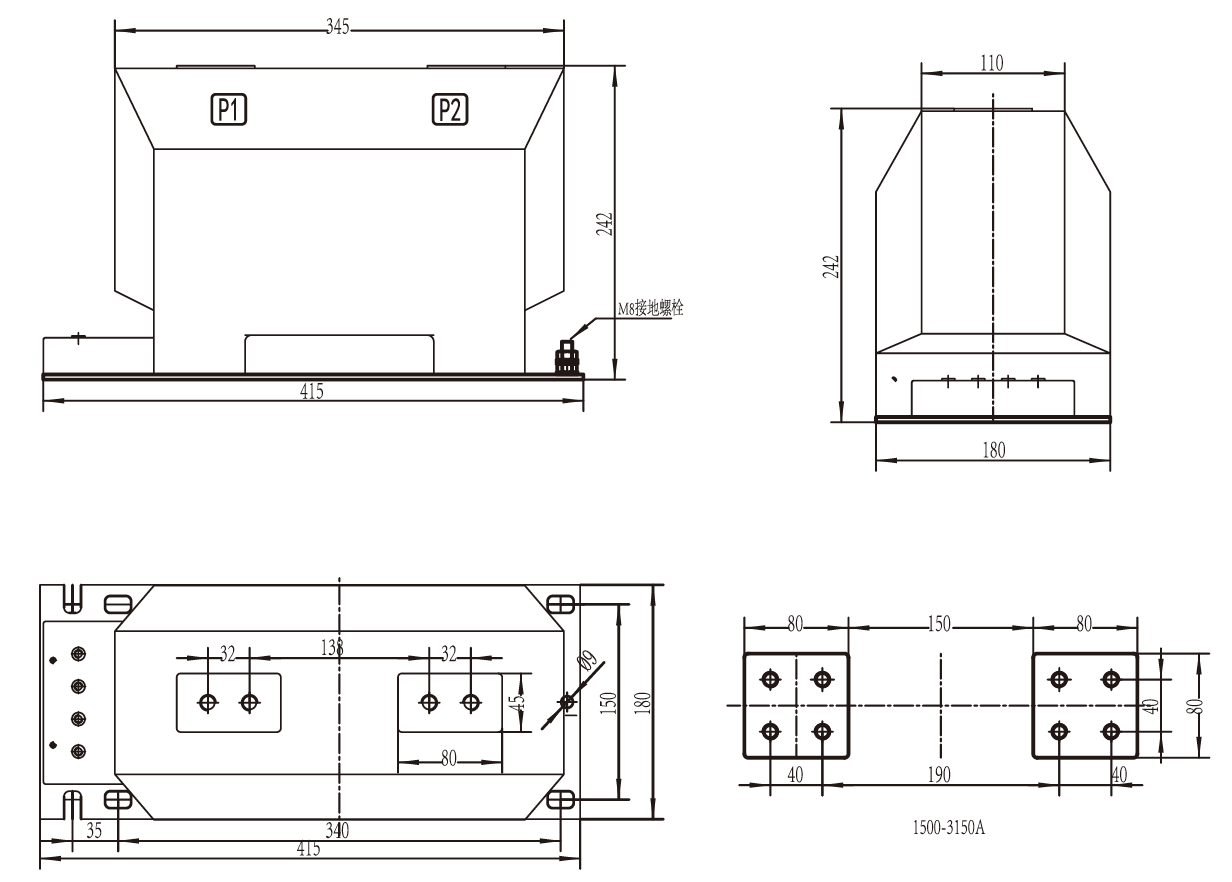

4 wound-primary current transformer
