3 phase bridge rectifier modules
3 phase bridge rectifier modules
Type | Equal to | VRRM VDRM | ID @ TC | TC | ITSM IFSM@ Tjmax | VT(TO) @ Tjmax | rT @ Tjmax | Rth(j-c)cont. per chip | Tj | Case |
|
V | A | ℃ | A | V | mΩ | K/W | ℃ | ||

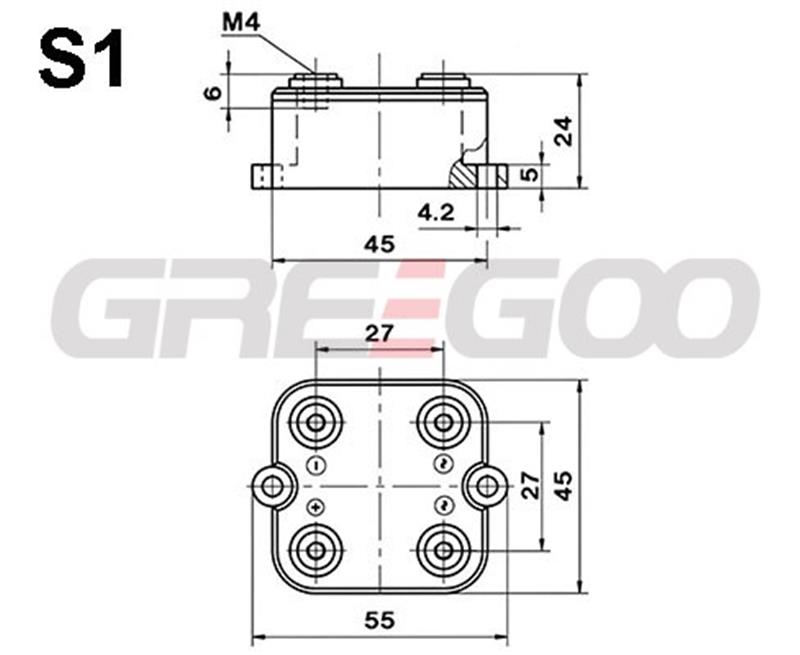

MDS30S | SKD 31 | 200-1600 | 31 | 100 | 320 | 0.85 | 12 | 2 | -40 ... +125 | S1 |
MDS60S | SKD 60 | 400-1600 | 60 | 102 | 850 | 0.85 | 5 | 1 | -40 ... +125 | S2 |
MDS62S | SKD 62 | 400-1800 | 60 | 110 | 425 | 0.85 | 8 | 1.5 | -40 ... +150 | S2 |
MDS82S | SKD 82 | 400-1800 | 80 | 110 | 640 | 0.85 | 5 | 1.1 | -40 ... +150 | S2 |
MDS100S | SKD 100 | 400-1600 | 100 | 93 | 1000 | 0.85 | 5 | 0.85 | -40 ... +125 | S2 |
MDS110S | SKD 110 | 800-1800 | 110 | 100 | 1000 | 0.85 | 4 | 0.9 | -40 ... +150 | S3 |
MDS160S | SKD 160 | 800-1800 | 205 | 85 | 1500 | 0.85 | 3 | 0.65 | -40 ... +150 | S3 |
MDS200S | SKD 210 | 900-1800 | 207 | 99 | 1600 | 0.85 | 3 | 0.5 | -40 ... +150 | S3 |
